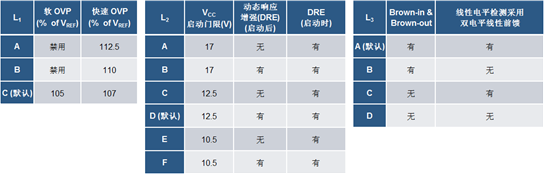

表1：NCL2801各版本的可选特性
200 W PFC级参考设计
采用NCL2801设计200 W输出功率的 PFC级参考设计板。线性电压范围90 V至305 V。
图1：NCL2801应用框图

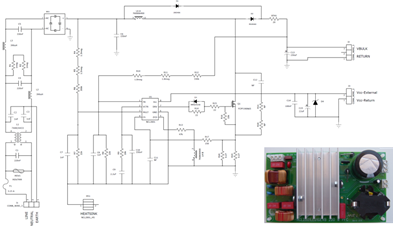

图2：NCL2801驱动的200 W PFC级参考设计板
1. VCFF 在宽负载范围最优化能效
在重载电流条件下，NCL2801在CrM模式下工作，计为1个谷底开关。随着输出功率减小，频率降低，当VCTRL引脚电压低于阈值电压时，该控制器进入非连续导通模式(DCM)，开始增加谷底开关计数。在6个谷底开关之后，若输出功率继续减小，则增加额外的死区时间。总死区时间不超过36.5 us，最小开关频率不低于27.4 kHz。开关频率取决于输出电压、输入电压和升压电感值，并随负载功率增加而增加。阈值电压可通过Rcs来设定，提供设计灵活性。VCFF最大化DCM期间和轻载条件下的能效并降低待机功耗。同频率钳位临界导通型(FCCrM)控制器一样，即使开关频率降低，内部电路也使功率因数接近1。
2. THD增强
通过在电路倍增器输出端添加一个偏置电压以增加导通时间，从而提升THD性能。，200 W评估板在305 Vac、满载时的THD <5%，在277 Vac、50%负载时的THD<6%，在230 Vac、25%负载时的THD<7%。

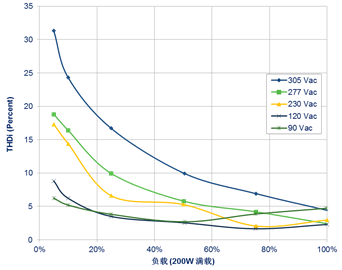

图3：200 W评估板在不同Vac、负载时的THD性能
3. 快速线性/负载瞬态补偿
由Trinamic于传统PFC级回路响应慢，负载或输入电压的突然变化可能会导致明显的下冲或过冲。而NCL2801利用动态响应增强技术，减小输出下冲;其软 OVP/快速OVP特性，减小输出过冲。
4. 线性电平检测
通过调整倍增器增益值对比线性电压状态，线性电平检测电路支持更优化的环路增益控制，在宽输入条件下保持稳定工作。
5. 跨导误差放大器
跨导误差放大器的跨导增益典型值为200 us，最大电流+/-20 uA，该PFC级的输出电压通过一个并联电阻而降低，偏置电流最小化以支持使用高阻抗反馈网络，从而简化环路设计，降低功耗。
6. 图腾柱输出
NCL2801结合一个-0.5/+0.8 A的门极驱动器，提供高效驱动功率MOSFET的能力。
7. 丰富的保护特性
NCL2801通过集成一系列的保护特性，如过压保护、过流保护、热关断、欠压检测、开/短路保护等，持续检测输入电压和输出电压、MOSFET电流和芯片温度，以保护系统免受损害，使PFC级极其强固和可靠。
布板及抗噪声考量
NCL2801对噪声不是特别敏感，但在布板时仍需考虑以下几点以尽量优化系统性能：
电源环路面积必须最小化
接地电源采用星形配置，提供电流返回路径
接地电路采用星形配置
接地电源和接地电路应通过一个单一的路径连接，不能使用环路
此路径最好在靠近电流检测电阻接地端处连接接地电路和接地电源
应在电路Vcc和GND引脚间放置一个100 nF 或200 nF 的电容，及最小化连接长度
建议在FB引脚放置一个滤波电容，以保护引脚免受周围可能的噪声影响。但这滤波电容必须很小，不会使通过FB引脚检测的电压失真。
总结
NCL2801电流模式CrM升压PFC控制器IC利用安森美半导体的THD增强技术在宽负载范围提供同类最佳的THD性能，而创新的VCFF法提高能效和降低功耗，一系列的保护特性提供高可靠性，是LED照明应用及其他要求高能效、低待机功耗、低THD、高可靠性的PFC前端应用的理想选择，采用SOIC-8 封装，可实现紧凑的设计。多个不同版本满足不同的设计需求，提高设计灵活性。
