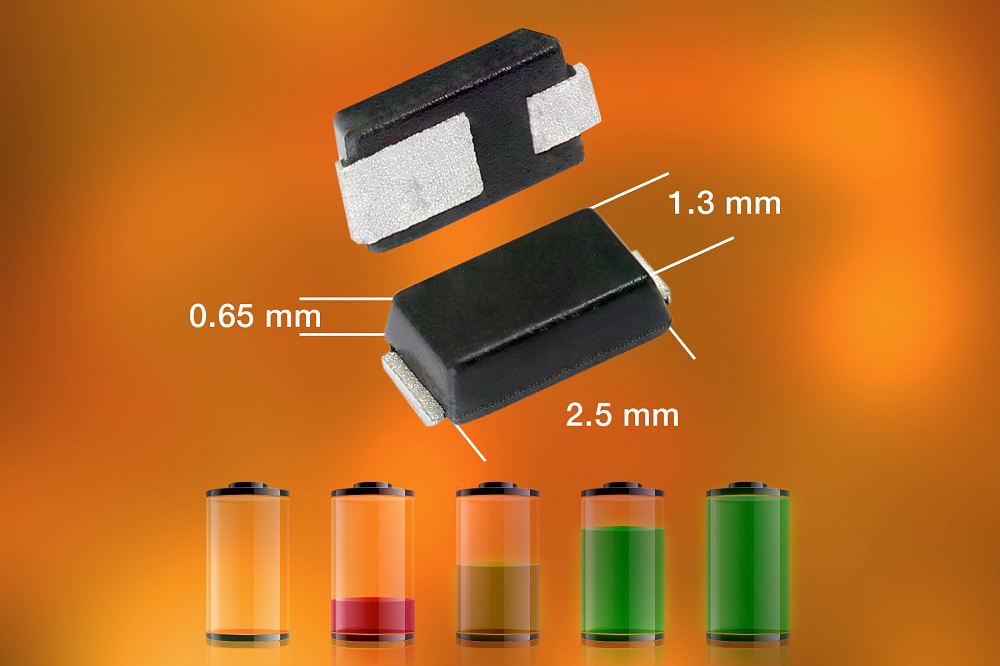

日前，Vishay Intertechnology, Inc. 宣布，推出采用eSMP系列MicroSMP (DO-219AD) 封装的新型200 V Fred Pt超快速恢复整流器，包括业内额定电流首度达到2 A的器件--- 1 A VS-1EQH02HM3和2 A VS-2EQH02HM3。1 A VS-1EQH02HM3和2 A VS-2EQH02HM3整流器外形尺寸为2.5 mm x 1.3 mm，高度仅为0.65 mm，可取代SMA封装整流器节省空间。此外，还有商用版1 A VS-1EQH02-M3和2 A VS-2EQH02-M3。
买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网
日前发布的器件采用体积更小的MicroSMP封装，典型额定电流与SMA封装相当，具有更高功率密度，PCB占用空间节省57%。VS-1EQH02HM3和VS-2EQH02HM3采用非对称设计，大面积金属垫片有利于散热，热性能极为出色，FRED Pt技术实现13ns超快恢复时间，Qrr降至11nC，在-55 °C至+175 °C整个工作温度范围内具有软恢复功能。
整流器通过AEC-Q101认证，1 A条件下正向压降低至0.72 V，有效降低功耗，提高效率，适用于汽车引擎控制单元 (ECU)、防抱死刹车系统 (ABS)、HID和LED照明、通信和工业电源中的高频逆变器、DC/DC转换器、续流二极管，以及功率因数校正电路。
VS-1EQH02HM3和VS-2EQH02HM3潮湿敏感度等级达到J-STD-020标准1级，LF最高峰值为+260°C。器件符合RoHS标准，无卤素，适合自动贴片加工以及汽车系统自动光学检测 (AOI)。
器件规格表:
器件
IF(AV)
V(BR)
VF at IF at TJ典型值
trr 典型值(1)
Qrr典型值 (2)
AEC-
Q101
(A)
(V)
(V)
(A)
(ns)
(nC)
VS-1EQH01HM3
1
100
0.72
1
13
11
Y
VS-1EQH02HM3
1
200
0.72
1
13
11
Y
VS-2EQH01HM3
2
100
0.82
2
19
15
Y
VS-2EQH02HM3
2
200
0.82
2
19
15
Y
VS-1EQH01-M3
1
100
0.72
1
13
11
N
VS-1EQH02-M3
1
200
0.72
1
13
11
N
VS-2EQH01-M3
2
100
0.82
2
19
15
N
VS-2EQH02-M3
2
200
0.82
2
19
15
N
(1) TJ = 25 ScioSense°C, IF = 1 A, dlF/dt = 50 A/μs, VR = 30 V
(2) TJ = 25 °C, IF = 额定电流, dlF/dt = 200 A/μs, VR = 100 V
新型超快恢复整流器现可提供样品并已实现量产，大宗订货供货周期为8周。
