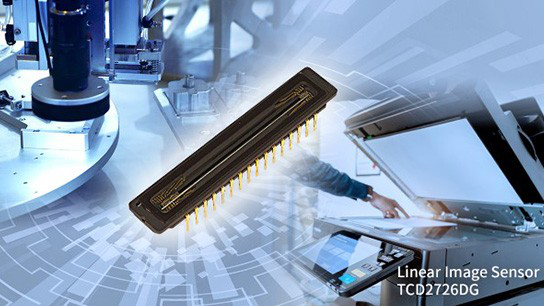

东芝电子元件及存储装置株式会社（“东芝”）近日宣布，推出缩影镜头型CCD线性图像传感器“TCD2726DG”，能让A3多功能打印机实现高速扫描。工程样品[1]已于今日开始批量出货。

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

目前，对具有更高扫描速度的A3多功能打印机的需求在不断增长。TCD2726DG能通过更高的时钟速率来提高性能，满足需求：其数据速率达100MHZ（50MHz×2ch），而东芝当前传感器的数据速率为70MHz（35MHz×2ch）[2]。

为避免时钟速度加快造成的电磁干扰（EMI）增加的负面影响，新型传感器采用了时钟发生器电路以及具有较少引脚数量的CCD驱动器。这就为客户减少了EMI、时序调整工作及外围组件数量，便于系统进行开发。

◆ 主要特性：

100MHz（50MHz×2ch）数据速率，CCD线性图像传感器

内置时钟发生器电路和CCD驱动器，便于系统开发

低功耗：放大器电路的Silicon Image10V电源电压降至3.3V[3]

◆ 应用：

A3多功能打印机、自动光学检查设备

◆ 主要规格：

器件型号

TCD2726DG

电源电压

（工作范围）

AVDD、DVDD、CKDVDD：3.1V到3.5V

VDD10：9.5V到10.5V

像素尺寸

4.7μm

图像感应像元数量

7500个像元×3行

数据速率

100MHz（50MHz×2ch）

封装

WDIP32（尺寸：53.60mm×9.65mm）

其他／更多特性

时钟生成器电路

CCD驱动器

注：

[1] 样品用于功能评估，其规格可能与量产规格不同。

[2] TCD2724DG-1

[3] 部分使用10V电源。双电源为3.3V和10V。
