LS10-13BxxSS(-F)系列-----是金升阳为客户提供的小型封装形式的高效绿色模块电源，该型号电源具有交直流两用、输入电压范围宽、高可靠性、低功耗、安全隔离等优点。广泛适用于工控和电力仪器仪表、智能家居，白色家电等对体积要求苛刻的场合，适配多种 EMC外围电路满足多行业需求。

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

产品特点：

● 超宽输入电压范围：85 - 305VAC/100 - 430VDC

● 交直流两用（同一端子输入电压）

● 工作温度范围：-40℃ ~ +85℃

● 百搭应用、布局灵活

● 高功率密度、高可靠性

● 低功耗、绿色环保

● 输出短路、过流、过压保护

● 通过 IEC/EN/UL62368 认证

● 符合 IEC/EN/UL60335 认证标准

选型表
认证

产品型号

输出

功率

标称输出电压

及电流(Vo/Io)

效率

(230VAC, %/Typ.)

最大容性

负载(uF)

CE/UL/CB

LS10-13B03SS(-F)*
6.6W
3.3V/2000mA
70
1500
LS10-13B05SS(-F)
10W
5V/2000mA
76
LS10-13B09SS(-F)
9V/1100mA
78
1000
LS10-13B12SS(-F)
12V/830mA
80
680
LS10-13B15SS(-F)
15V/670mV
81
470
LS10-13B24SS(-F)
24V/420mA
82
330

注：

①*后缀带“-F”为 90°弯脚产品。

②若产品使用在剧烈振动环境下，需点胶固定其本体。

输入特性
项目

工作条件

Min.Typ.Max.单位
输入

电压

范围

交流

输入

85--305VAC

直流

100
430
VDC
频率
--
47
63
Hz
电流
115

VAC

--
0.3A
230
0.15
冲击
电流
115
--
15
--
230
30

外接保险丝

推荐值

--

推荐 1A 慢断型，必接

热插拔
不支持

输出特性
项目
工作条件
Min.Typ.Max.单位

输出

电压

精度

0% - 100%

负载

3.3V

输

出

--
±1.5
±3
%
其他
±1
±2
线性
调节率额定

负

载

±0.5
±1
负载
0% - 100%
±1
±1.5

纹波

噪声*

20MHz 带宽

（峰-峰值）

80
150
mV

温度

漂移

系数
--±0.02
--
%/℃
短路
保护
--
打嗝式，可长期短路
，自恢复
过流
≥110%Io
过压
3.3VDC/5VDC

输

出

≤9
VDC（输出电压钳位或打嗝）
9VDC
≤15
12VDC/15VDC
≤25
24VDC
≤35
最小
负载
--
0
--%

注：

*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。

通用特性
项目
工作条件
Min.
Typ.
Max.
单位

隔离

电压

输入

输出

测试时间 1 分钟，

漏电流＜5mA

3000
--
VAC
工作
温度
--
-40
--
+85
℃
存储
+105
存储
湿度
--
95
%RH

功率降额

-40℃~-25℃
2.67
--
%/℃
+55℃~+85℃
2.5
85VAC-100VAC
1
%/VAC
277VAC-305VAC
0.54
安全标准
--

IECKioxia/EN/UL62368，

IEC/EN/UL60335

安规认证
IEC/EN/UL62368
安全等级
CLASS II

平均无故障时间

（MTBF）

MIL-HDBK-217F@25°C>300,000 h

物理特性
封装尺寸
44.50 x 24.00 x 15.00mm
重量
11g (Typ.)
冷却方式
自然空冷

EMC 特性

E

M

I

传

导

骚

扰

CISPR32

/

EN55032

CLASS A
（推荐电路 1、4）
CLASS B
（推荐电路 2、3）

辐

射

CLASS A
（推荐电路 1、4）
CLASS B
（推荐电路 2、3）

E

M

S

静电放电

IEC/EN

61000-4-2

Contact ±6KV
Perf. Criteria B

辐

射

抗

扰

度

IEC/EN

61000-4-3

10V/mperf. Criteria A

脉

冲

群

IEC/EN

61000-4-4

±2KV

(推荐电路 1、2)perf. Criteria B

±4KV

(推荐电路 3、4)

浪

涌

IEC/EN

61000-4-5

line to line ±1KV

(推荐电路 1、2)
line to line±2KV
(推荐电路 3、4)

line to line ±4KV

(推荐电路 4)

传导

骚扰

IEC/EN

61000-4-6

10Vr.m.sperf. Criteria A

电压

暂降、跌落

和

短时中断

IEC/EN

61000-4-11

0%, 70%perf. Criteria B

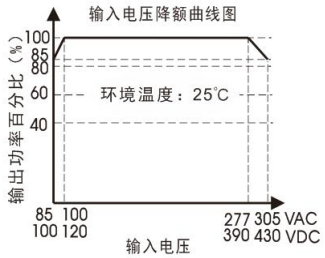

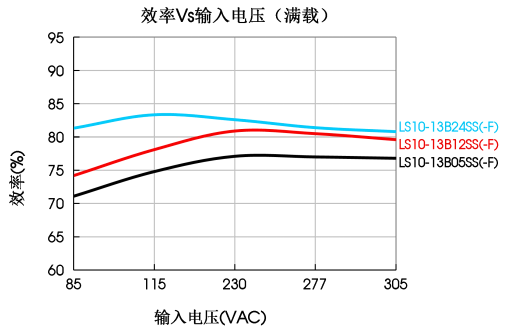

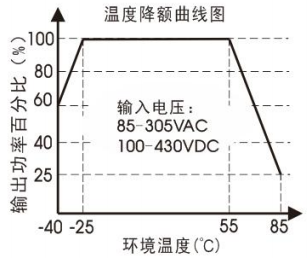

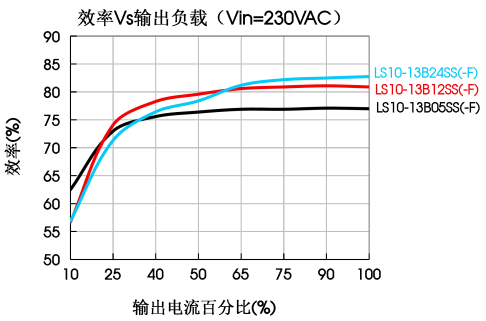

产品特性曲线

注：

①对于输入电压为 85-100VAC/277-305VAC/100-120VDC/390-430VDC，需在温度降额的基础上进行电压降额；

②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。

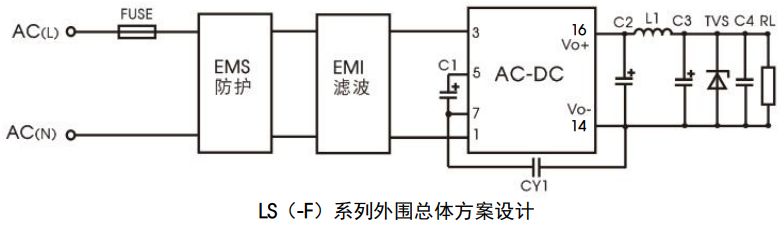

外围总体方案设计

EMS 防护电路设计参考
Ⅲ 级
Ⅳ 级
EMI 整流滤波电路设计参考
CLASS ACLASS B

LS10(-F)系列外围器件选型参考

型号

LS10-13B

03SS(-F)

LS10-13B

05SS(-F)

LS10-13B

09SS(-F)

LS10-13B

12SS(-F)

LS10-13B

15SS(-F)

LS10-13B

24SS(-F)

FUSE

（必接）

1A/300V

C1

（必接）

22F/450V

C2

（必接）

470F/ 16V

（固态电容）

270F/ 16V

（固态电容）

470uF/

35V

220uF/

35V

L1

（必接）

4.7H

（Max 60mΩ）

C3

（必接）

150F/

35V

100F/

35V

47F/

35V

C4
0.1F/ 50V

CY1

（必接）

1.0nF/ 400VAC

注：

1、C1 和 C2 分别为输入大电容和输出储能电容，必须外接。

2、C3 为输出滤波电解电容(必须外接)，与 C2、L1 组成 Pi 型滤波电路，建议使用高频低阻电解电容，容量和额定纹波电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C4 为陶瓷电容，以滤除高频噪声。L1 流过的电流请参考各厂商提供的技术规格，电流至少降额到 80%。TVS 管在模块异常时保护后级电路，建议使用，规格选型约为输出电压的 1.2 倍。

---

环境应用 EMC 解决方案

LS(-F)系列环境应用

EMC 解决方案选型表

推荐

电路

应用

环境

典型

行业

输入

电压范围

环境

温度

EMI
EMS
1
基本应用
不指定

85 ～ 305

VAC

-40℃ to +85℃
Class A

Ⅲ

级

2

室

内

民

用

环

境

智能家居/

家电(2Y)

-25℃ to +55℃
Class B

普

通

智能楼宇/

智慧农业

3

工

业

生产

车间

Ⅳ级
4

户

外

普

通

智能交通/

视频监控

充电桩/

通信/安防

-40℃ to +85℃
Class A

恶

劣

在线

电力

仪表

>Ⅳ级

差模浪涌 4KV

群脉冲Ⅳ级

EMC 解决方案--推荐电路

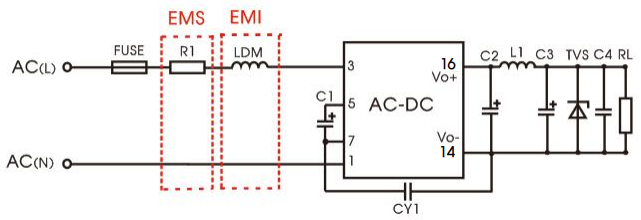

1. 推荐电路 1 基本应用

推荐电路 1

应用

环境

环境

温度范围

EMS

等级

EMI

等级

基本应用-40℃ to +85℃
Ⅲ 级
CLASS A

元件型号
推荐值
R1
12Ω/3W
LDM
4.7mH
