表一2011-2017年LED车灯销量变化(单位：万套)

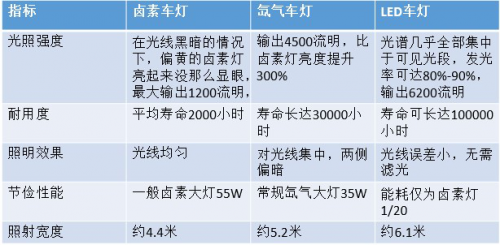

　　表二 汽车车灯比较

　二、LED灯驱趋势

　　LED车灯销量的快速增长，加快了LED Driver的发展，从一开始的通过改变输入的PWM信号来调节输出到LED灯的电流(：

　　图3 贯穿式LED总成结构图

　　贯穿式LED总成的框图，LIN模块主要由KEA64和E522.46以及TJA1021/TJA1028等组成，CAN网关主要由KEA128和UJA1075等组成;LIN模块主要控制各自区域的LED灯，并将状态通过LIN总线反馈给CAN网关，CAN网关将LIN总线上的信息汇总处理并通过CAN总线反馈给BCM以及其他ECU。

　　贯穿式LED总成方案有如下特点：

　　1.总线控制，一主多从;BCM通过CAN总线控制贯穿式尾灯，LED总成各个模块之间通过LIN总线交互

　　2.引入UDS与网络管理;

　　3.能够对LED灯开路，短Spectra Symbol路，过流等诊断，并将信息反馈到CAN网络中

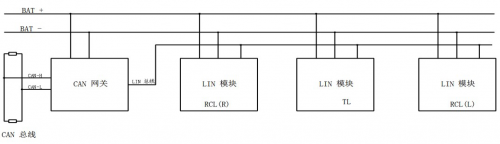

　　图4 贯穿式LED总成框图
