产品特点：

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

● 超宽输入电压范围：85 - 305VAC/100 - 430VDC

● 交直流两用（同一端子输入电压）

●工作温度范围：-40℃ ~ +85℃

● 百搭应用、布局灵活

●高功率密度、高可靠性

●低功耗、绿色环保

●输出短路、过流、过压保护

●通过 IEC/EN/UL62368 认证

● 符合 IEC/EN/UL60335 认证标准

选型表认证

产品型号

输出

功率

标称

输出电压

及电流

(Vo/Io)

效率

(230VAC, %/Typ.)

最大

容性

负载

(uF)

CE

/

UL

/

CB

LS10-13B
03

SS

(-F)*

6.6W

3.3V

/2000mA

70
1500
05
10W

5V

/2000mA

76
09

9V

/1100mA

78
1000
12

12V

/830mA

80
680
15

15V

/670mV

81
470
24

24V

/420mA

82
330

注：

①*后缀带“-F”为 90°弯脚产品。

②若产品使用在剧烈振动环境下，需点胶固定其本体。

输入特性
项目
工作
条件
Min.Typ.Max.单位

输

入

电

压

范

围

交
流
输
入
85
--
305VAC直
流
100
430
VDC频
率--
47
63
Hz电
流
115V
A
C
--
0.3
A
2300.15
冲
击115--
15
--
23030

外

接

保险丝
推荐值
--
推荐 1A
慢断型，必接
热插拔
不支持

输出特性
项目
工作条件
Min.Typ.Max.单位

输出

电压

精度

0% - 100%

负载

3.3V
输出±
1.5±3%
其他
12

线性

调节率
额定
负载
0.51

负载

0% - 100%±
11.5

纹波

噪声*

20MHz 带宽

（峰-峰值）

80
150
mV

温度

漂移
系数--±
0.02
--
%/℃

短路

保护

打嗝式，可长期短路，自恢复

过流

≥110%Io，自恢复

过压

3.3VDC/5VDC

输出
≤9VDC

（输出电压钳位或打嗝）

9VDC
15

12VDC/15VDC

2524VDC
35最小
负载
--
0
--
%
注：

*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。

通用特性
项目
工作条件
Min.
Typ.
Max.
单位

隔离

电压

输入-输出

测试时间 1 分钟，漏电流＜5mA

3000
--
VAC

工作

温度

--
--
-40
--
+85
℃

存储

温度

+105

存储

湿度

--
95
%RH

功率

降额

-40℃ ~ -25℃
2.67
--
%/℃
+55℃ ~ +85℃
2.5
85VAC - 100VAC
1
%/VAC
277VAC - 305VAC
0.54

安全

标准

--
IEC/EN/UL62368，IEC/EN/UL60335

安规

认证

IEC/EN/UL62368

安全

等级

CLASS II

平均无故障时间

（MTBF）

--
MIL-HDBK-217F@25°C > 300,000 h

物理特性
封装尺寸
44.50 x 24.00 x 15.00 mm
重量
11g (Typ.)
冷却方式
自然空冷

EMC 特性

E

M

I

传导骚扰

CISPR32/EN55032

CLASS A

（推荐电路 1、4）

CISPR32/EN55032

CLASS B

（推荐电路 2、3）

辐射骚扰

CISPR32/EN55032 CLASS A

(推荐电路 1、4)

CISPR32/EN55032

CLASS B

(推荐电路 2、3)

E

M

S

静电放电

IEC/EN61000-4-2

Contact ±6KV

Perf. Criteria B

辐射

抗扰度

IEC/EN61000-4-3

10V/m perf. Criteria A

脉冲群

抗扰度

IEC/EN61000-4-4 ±2KV

(推荐电MTK路 1、2)

perf. Criteria B

IEC/EN61000-4-4 ±4KV

(推荐电路 3、4)

perf. Criteria B

浪涌

抗扰度

IEC/EN61000-4-5

line to line ±1KV

(推荐电路 1、2)

perf. Criteria B

IEC/EN61000-4-5

line to line±2KV

(推荐电路 3、4)

传导骚扰

抗扰度

IEC/EN61000-4-6

10Vr.m.s

perf. Criteria A

电压

暂降、跌落

和短时中断

抗扰度

IEC/EN61000-4-11

0%, 70%

perf.Criteria B

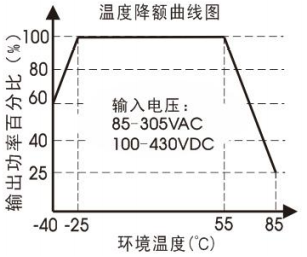

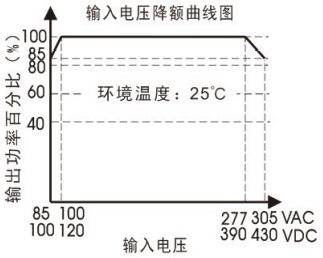

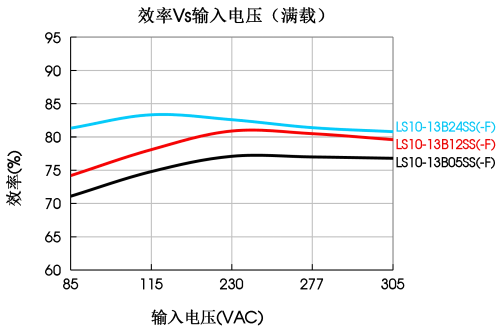

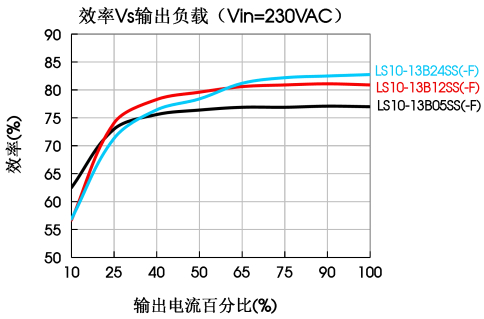

产品特性曲线

注：

①对于输入电压为 85-100VAC/277-305VAC/100-120VDC/390-430VDC，需在温度降额的基础上进行电压降额；

②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。

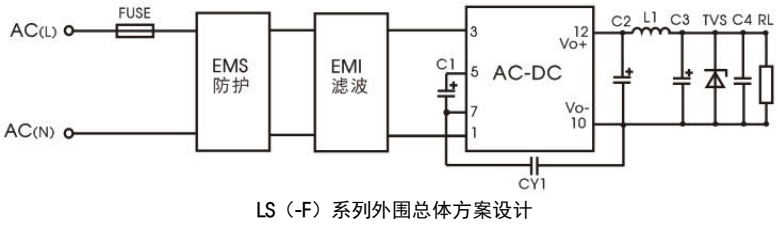

外围总体方案设计

EMS 防护电路参考
Ⅲ 级Ⅳ 级EMI 整流滤波电路设计参考CLASS A
CLASS B

LS10(-F)系列外围

器件选型参考

型号

LS10

-13B03

SS(-F)

LS10

-13B05

SS(-F)

LS10

-13B09

SS(-F)

LS10

-13B12

SS(-F)

LS10

-13B15

SS(-F)

LS10

-13B24

SS(-F)

FUSE
(必接)
1A/300VC1
22F/450VC2

470F

/16V(固态电容)

270F

/ 16V(固态电容)

470uF/

35V

220uF/

35V

L1
4.7H

（Max 60mΩ）

C3

150F/

35V

100F/

35V

47F/

35V

CY1
1.0nF/ 400VAC
C4
0.1F/ 50V

注：

1、C1 和 C2 分别为输入大电容和输出储能电容，必须外接。

2、C3 为输出滤波电解电容(必须外接)，与 C2、L1 组成 Pi 型滤波电路，建议使用高频低阻电解电容，容量和额定纹波电流请参考各厂商提供的技术规格。电容耐压至少降 额到 80%。C4 为陶瓷电容，以滤除高频噪声。L1 流过的电流请参考各厂商提供的技术规格，电流至少降额到 80%。TVS 管在模块异常时保护后级电路，建议使用，规格选 型约为输出电压的 1.2 倍。

LS(-F)系列环境应用EMC 解决方案选型表

推

荐

电

路

应

用

环

境

典

型

行

业

输入

电压

范围

环

境

温

度

EMI
EMS
1

基

本

应

用

不指定

85

～

305

VAC

-40℃

~

+85℃

Class A
Ⅲ级2
室
内

民

用

环

境

智能家居

/家电

(2Y)

-25℃

~

+55℃

Class B

普

通

环

境

智能楼宇

/

智慧农业

3

工

业

环

境

生

产

车

间

Ⅳ级4
户
外

普

通

环

境

智能交通

/视频监控

充电桩

/通信/安防

Class A

恶

劣

环

境

在线

电力仪表

通信基站

-40℃

~

+85℃

>Ⅳ级

差模浪涌

4KV

群脉冲

Ⅳ级
