图1 电机

　　一、模拟工况测试描述

　　电机实际工况一般是固定时序的运转和停止循环，这种工作状态是如何实现呢?通常的做法是安排工程师手动负责开关，这种做法一是无法准确把握时间，二是费时费力。其实只要通过数据采集记录仪的数字量输出模块即可完成电机运转周期的工况循环，既准确，又省时省力。

　　二、电机实际工况模拟

　　1、硬件及连接要求

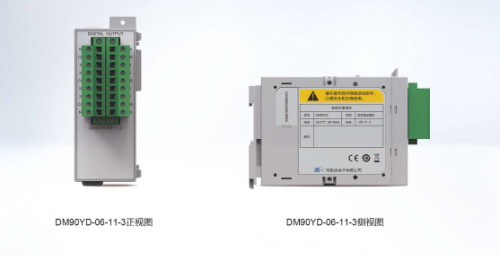

　　为DM90YD数字输出模块可以作为报警发生时继电器输出(C接点)也可以通过触摸屏的手动操作进行输出(ON/OFF)。

　　图2 数字量输Schaffner出模块

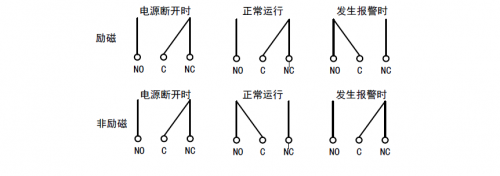

　　DO输出控制：选择励磁模式，将COM与NC分别接入外接继电器的输入端与外接市电，外接继电器的输出端接入电源与电机。

　　图3 DO输出接线

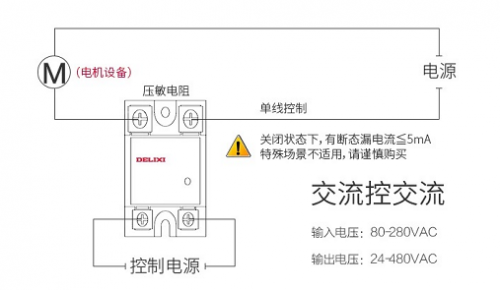

　　电机测试电流较大需要继电器转化为数采DO模块可承载电流，是20A继电器的实物图，它是交流控制交流型的，输入控制电压80~280VAC，控制电流小于30mA，负载电压24~480VAC，负载电流最大20A。

　　图4 继电器实物
