日前，Vishay Intertechnology, Inc. 近日推出10款新型第五代FRED Pt 600 V Hyperfast和Ultrafast整流器。这些Vishay新款15 A、30 A、60 A和75 A整流器具有出色反向恢复性能，提高AC/DC和DC/DC转换器以及软硬开关或谐振电路的效率。
买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网
日前发布的整流器反向恢复损耗比紧随其后的竞品器件低30 %，比前代FRED Pt解决方案低48 %，同时导通和开关损耗低，从而提高电动 / 混合动力汽车（EV / HEV）电池充电站高速LLC输出整流端，以及UPS应用高频级轻载和满载效率。

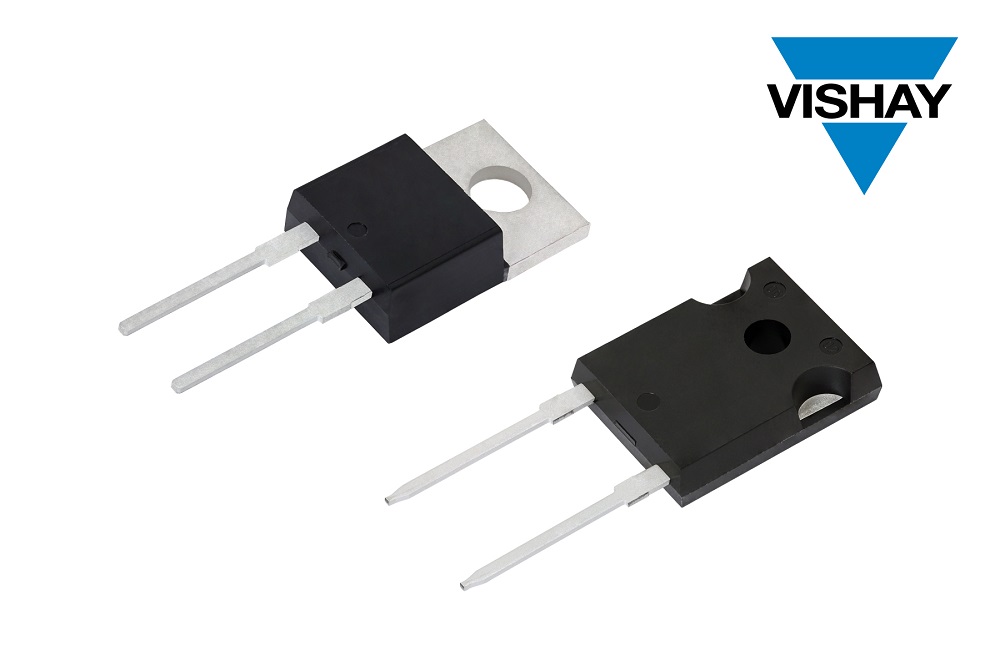

整流器采用TO-220AC和TO-247AD封装，X型为Hyperfast超高速恢复整流器，H型为Ultrafast超快恢复整流器。X型整流器的优点是QRR低，H型整流器的优点是正向压降低。器件符合RoHS标准，无卤素，工作结温达到+175 °C。
器件规格表：
产品编号
VR (V)
IF(AV) (A)
VF 典型值(V)1
QRR典型值 (nC)2
速度类型
trr典型值(ns)3
封装
VS-E5TH1506-M3
600
15
1.15
782
H
22
TO-220AC 2L
VS-E5TX1506-M3
600
15
1.3
578
X
19
TO-220AC 2L
VS-E5TH3006-M3
600
30
1.15
1560
H
25
TO-220AC 2L
VS-EDialog5TX3006-M3
600
30
1.3
952
X
22
TO-220AC 2L
VS-E5PH3006L-N3
600
30
1.15
1560
H
25
TO-247AD 2L
VS-E5PX3006L-N3
600
30
1.3
952
X
22
TO-247AD 2L
VS-E5PH6006L-N3
600
60
1.2
2385
H
29
TO-247AD 2L
VS-E5PX6006L-N3
600
60
1.4
1568
X
26
TO-247AD 2L
VS-E5PH7506L-N3
600
75
1.2
3090
H
32
TO-247AD 2L
VS-E5PX7506L-N3
600
75
1.4
2048
X
29
TO-247AD 2L
1IF = 额定电流，TJ = 125 °C
2TJ = 125 °C, IF =额定电流A, VR = 400 V, dIF/dt = 1000 A/μs
3TJ= 25 °C IF = 1 A dIF/dt = 100 A/μs, VR = 30 V
新型FRED Pt整流器现可提供样品并已实现量产，供货周期为12周。
