全球知名半导体制造商ROHM（总部位于日本京都）开发出非常适用于NXP Semiconductors（以下简称“恩智浦公司”）应用处理器“i.MX 8M Mini系列”的高效电源管理IC（以下简称“PMIC”）“BD71847AMWV”。

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

＜新产品特点＞

1．仅1枚芯片即可轻松实现i.MX 8M Mini应用处理器所需的电源功能

“BD71847AMWV”的电源电路根据“i.MX 8M Mini系列”应用处理器的电源系统设计而成，集控制逻辑、6通道降压型DC/DC转换器（Buck Converter）、6通道LDO*2于一身，仅这1枚芯片，不仅可为处理器供电，还可为应用IQD所需的DDR存储器供电。此外，还内置有SDXC卡用1.8V/3.3V开关、32.768kHz晶振缓冲器、众多保护功能（各电源系统的输出短路、输出过电压、输出过电流及热关断等）。

该产品还搭载功率转换效率高达95%的降压型DC/DC转换器，输入电压范围更宽，支持从1节锂离子电池到USB的广泛电压范围（2.7V~5.5V），因此，不愧为i.MX 8M Mini处理器应用领域的最佳PMIC。

不仅如此，还配备了可轻松评估BD71847AMWV的环境。

配备Linux驱动程序，可缩短应用开发周期

ROHM还为客户准备了BD71847AMWV 的Linux驱动程序、设计时所需的外围应用相关的设计指南、参考电路及参考布局，可缩短应用开发周期，及时向市场推出产品。

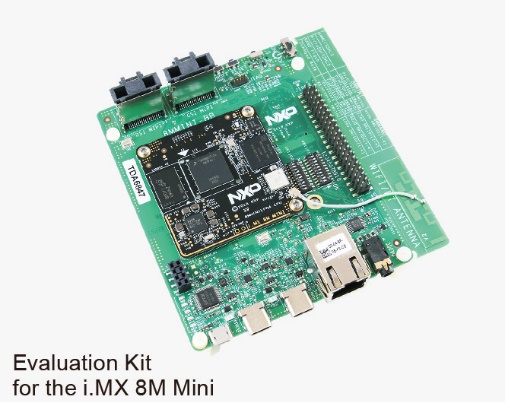

配备i.MX 8M Mini EVK，可立即评估

恩智浦公司可提供搭载BD71847AMWV的i.MX 8M Mini处理器评估套件，可即刻评估i.MX 8M Mini处理器的工作。

2．小型封装，节省空间42%

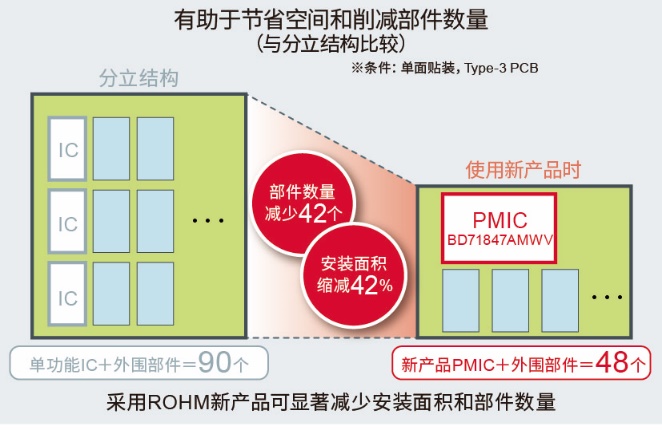

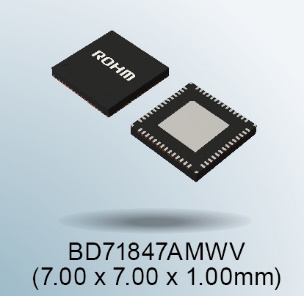

采用小型QFN封装(7mm x 7mm, 高度1mm Max, 间距0.4mm, 56pin)，不仅可提供所需的电源功能，而且PMIC的引脚配置设计还使i.MX 8M Mini应用处理器和DDR存储器的连接更加容易，非常有助于减轻PCB板布局设计时的负担。同分立元器件组成的与新产品相同的电源系统相比，部件数量可减少42个，贴装面积可缩减42%（以“单面贴装、Type-3 PCB”为条件）。另外，如果采用双面贴装，则仅需不到400mm2的空间即可实现电源功能。

3．可根据系统的用途量身定制

为了使应用设计更灵活更自由，新产品搭载了支持电源模式（RUN、IDLE、SUSPEND、SNVS、OFF）的时序器。通过I2C接口和OTP（One Time Programmable） ROM，根据系统要求的功能和存储器类型，可定制各电源的输出电压、ON/OFF控制、保护功能的启用/禁用、以及电源模式的转换条件，从而可实现满足用途需求的最佳应用设计。

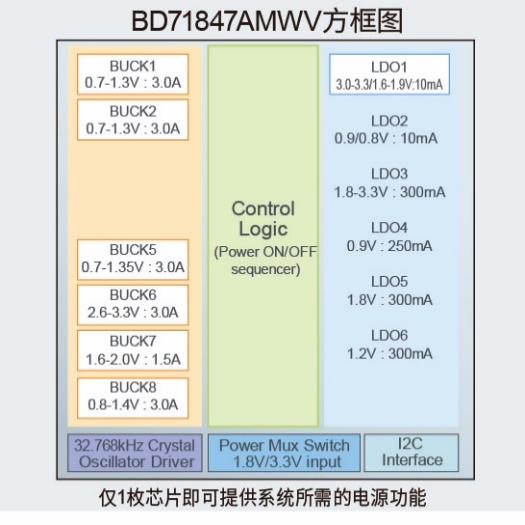

＜新产品的功能概要＞

- 输入电压2.7V ~ 5.5V

- 降压型DC/DC转换器 x 6ch、LDO x 6ch

- 搭载SD卡驱动用多路复用器

- 内置32.768kHz晶振电路

- 搭载丰富的保护功能（软启动功能、电源轨错误检测、过电压保护、过电流保护等）

- 支持I2C接口（Max 1MHz）

- 中断功能（带掩码功能）

＜术语解说＞

*1) DC/DC转换器

DC/DC转换器是电源IC的一种，具有将直流（DC）电压转换为直流电压的功能。主要有用来降低电压的降压型和用来提升电压的升压型两种类型。

*2) LDO稳压器(Low Drop Out Regulator / 低饱和稳压器)

输入和输出的电压差较低，属于“线性稳压器”（输入输出电压呈线性动作）类别里的电源IC。

与DC/DC等开关稳压器相比，具有电路结构简单、噪声低等特点。
