TD301DCANH-W/TD501DCANH-W，主要功能是将 TTL/CMOS 电平转换为 CAN 总线的差分电平，实现信号隔离；是一款采用 IC 集成化技术， 集电源隔离、信号隔离、CAN 收发和总线保护于一体的 CAN 总线收发模块，可实现 3000VDC 电气隔离。产品可方便地嵌入用户设备，使设备 轻松实现 CAN 总线网络的连接功能。通过内部间歇工作设计，使得该系列产品在待机模式功耗极低，适用于对低功耗有特殊需求的场合。

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

产品特点：

● 符合ISO11898-2、ISO11898-5标准

● 具有待机控制引脚

● 超低待机电流

● 具有显性超时保护功能

● 具有总线远程唤醒功能

● 两端隔离(3kVDC)

● 工作温度范围: -40℃ to +105℃

● 集隔离与ESD总线保护功能于一身

● 符合EN62368认证

选型表
产品型号
TD
301
501
DCANH-W

电源输入

(VERNIDC)

3.3
5

待机电流

（mA）(Typ.)

1.5

传输波特率

(bps)

40k-1M

静态电流

(mA)(Typ.)

18
20

最大工作

电流(mA)

90
100

总线最大

电压(VDC)

±40
节点数
110
极限特性
项目
工作条件
Min.
Typ.Max.单位

输入冲击电压

(1sec. max.)

3.3V系列
-0.7
--
5
VDC
5.0V
7
回流焊温度

峰值温度 Tc≤245℃,

217℃以上时间最大为 60 s,

实际应用请参考

IPC/JEDEC J-STD-020D.1 标准。

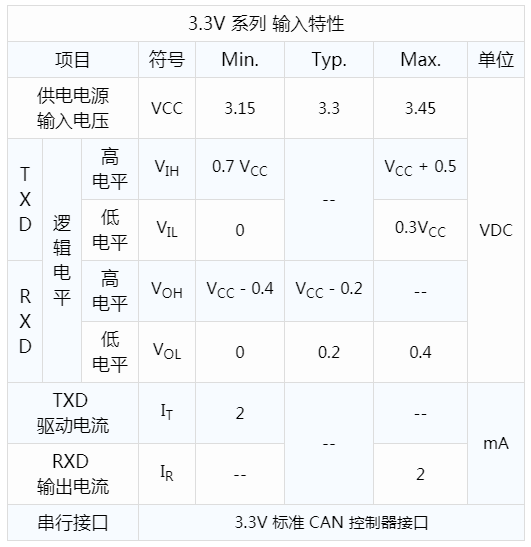

3.3V 系列输入特性

项目

符号

Min.

Typ.

Max.

单位

供电电源

输入电压

VCC

3.15

3.3

3.45

VDC

T

X

D

逻

辑

电

平

高

电平

VIH

0.7 VCC

--

VCC + 0.5

低

电平

VIL

0

0.3VCC

R

X

D

高

电平

VOH

VCC - 0.4

VCC - 0.2

--

低

电平

VOL

0

0.2

0.4

TXD

驱动电流

IT

2

--

--

mA

RXD

输出电流

IR

--

2

串行接口

3.3V 标准 CAN 控制器接口

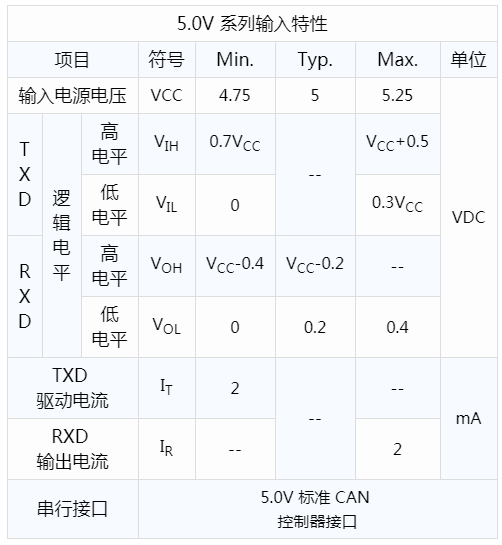

5.0V 系列输入特性

项目

符号

Min.

Typ.

Max.

单位

输入电源电压

VCC

4.75

5

5.25

VDC

T

X

D

逻

辑

电

平

高

电平

VIH

0.7VCC

--

VCC+0.5

低

电平

VIL

0

0.3VCC

R

X

D

高

电平

VOH

VCC-0.4

VCC-0.2

--

低

电平

VOL

0

0.2

0.4

TXD

驱动电流

IT

2

--

--

mA

RXD

输出电流

IR

--

2

串行接口

5.0V 标准 CAN

控制器接口

STB 引脚输入特性
项目
符号
Min.
Typ.
Max.
单位

S

T

B

控

制

电

平

高电平

(正常工作模式)

VSTB_IH
2
--
5
V

低电平或悬空

(待机工作模式)

VSTB_IL0
0.5
下拉电阻
RSTB_RD
--
10k
--
Ω

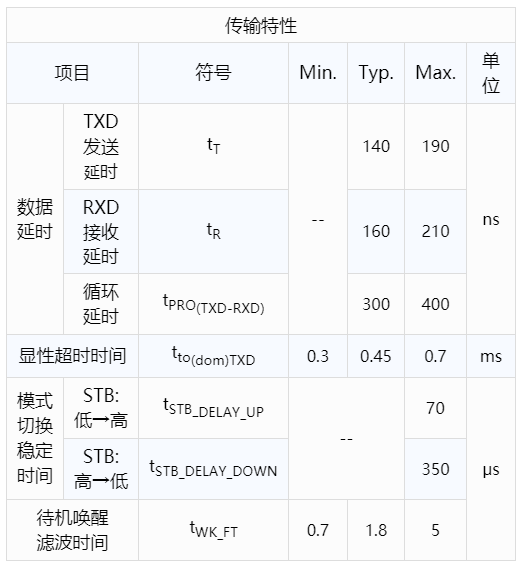

传输特性

项目

符号

Min.

Typ.

Max.

单位

数据

延时

TXD

发送

延时

tT

--

140

190

ns

RXD

接收

延时

tR

160

210

循环

延时

tPRO(TXD-RXD)

300

400

显性超时时间

tto(dom)TXD

0.3

0.45

0.7

ms

模式

切换

稳定

时间

STB:

低→高

tSTB_DELAY_UP

--

70

μs

STB:

高→低

tSTB_DELAY_DOWN

350

待机唤醒

滤波时间

tWK_FT

0.7

1.8

5

输出特性

项目

符号

Min.

Typ.

Max.

单位

显

性

电

平

(逻辑0)

CANH

V(OD)CANH

2.75

3.5

4.5

VDC

CANL

0.5

1.5

2.0

隐

性

电

平

(逻辑1)

CANH

V(OR)CANH

2

2.5

3

CANL

差

分

电

平

(逻辑0)

显性

电平

Vdiff(d)

1.5

2

(逻辑1)

隐性

电平

Vdiff(r)

-0.05

0

0.05

总线引脚最大耐压

VX

-40

--

+40

总线

瞬时电压

tVrt , 符合 ISO7637-3 标准

-200

+200

总线引脚

漏电流

(VCC=0V, VCANH/L=5V)

-5

5

uA

差分负载电阻

RL

45

60

65

Ω

差分输入阻抗

Rdiff

30

--

80

kΩ

CAN 总线接口

符合 ISO/DIS 11898-2 标准，双绞线输出

通用特性
项目
工作条件
数值
隔离电压

测试时间 1 分钟

，漏电流<1mA

3.0kVDC
绝缘电阻

绝缘电压

500VDC

1000MΩ

(输入-输出)

工作温度
--

-40℃

to +105℃

运输和

存储温度

-55℃

to +125℃

工作湿度
无凝结
10% - 90%
安全等级
--CLASS III
物理特性
外壳材料

黑色阻燃

耐热塑料

（UL94V-0）

封装
DIP10
重量

4.2g

(典型值)

冷却方式
自然空冷
工作模式
模式

正常模式

待机模式

未上电
VCC
TD
301
501
301
501
5(3)01
DCANH-W
3.15~3.45V
4.75~5.25V
3.15~3.45V
4.75~5.25V
0V
STB
高电平
低电平 /悬空
X
TXD
低电平，总线显性

高电平，总线隐性

不影响总线
RXD

总线显性，低

总线隐性，高

返回唤醒信号
--

总线

特征

驱动器受TXD

控制， 接收器返回总线状

态至 RXD

总线通过内部输入

电阻下拉到参考地

高阻，不

影响总线

唤醒

功能

禁能
使能
无
EMC 特性
EMI
EMS
传导骚扰
静电放电
脉冲群抗扰度
浪涌抗扰度
传导骚扰抗扰度

CISPR32

/

EN55032

IEC/EN
61000-4-2
61000-4-4
61000-4-5
61000-4-6
CLASS A
Contact ±4kV
/
Air±8kV
±2kV(线对地)
±2kV

(推荐电路如图 6、信号端口)

3Vr.m.s
(裸机、信号端口)

差模±2kV，共模±4kV

(裸机)
(如图 5)
Perf. Criteria B
Perf. Criteria A
注：

（1）输入电压不能超过所规定范围值，否则可能会造成永久性不可恢复的损坏。

（2）静电放电抗扰度、脉冲群抗扰度、浪涌抗扰度仅限于 CAN 通信端口，测试时 CAN 总线端口均悬空。

使用注意事项

1. 使用前，请仔细阅读技术手册，若有疑问，请与本公司技术支持联系；

2. 请不要将产品安装在危险区域使用；

3. 产品供电采用直流电源，严禁使用交流电源；

4. 严禁私自拆装产品，防止设备失效或发生故障。

5. 不支持热插拔功能。

售后服务

1. 产品在出厂前均经过严格检验和质量控制，如出现工作异常或怀疑内部模块故障，请及时同最近的代理商或本公司技术支持联系。

2. 产品质保 3 年，从发货之日起计。质保期间，产品正常使用过程中出现的产品质量问题均由本公司免费维修或更换。

应用电路

参考《CAN 工业总线接口隔离模块产品应用手册》。
