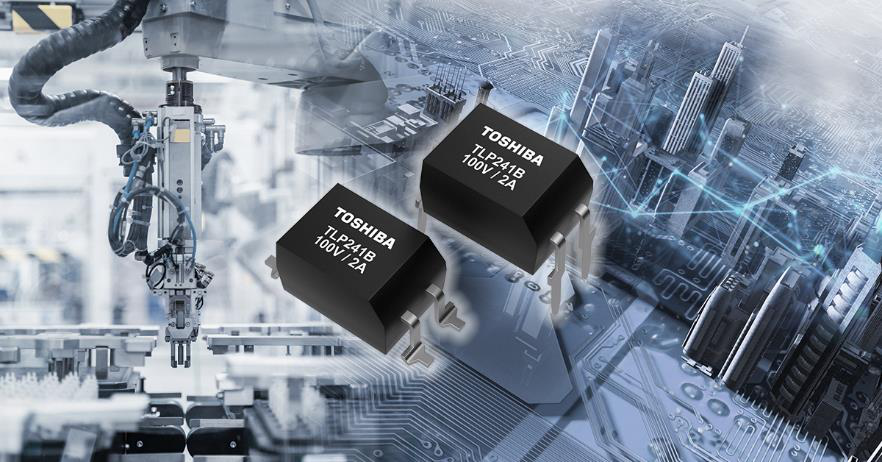

东芝电子元件及存储装置株式会社（“东芝”）近日宣Matrix布，推出新款光继电器---“TLP241B”，该款大电流光继电器采用DIP4封装，适用于可编程逻辑控制器和I/O接口等工业应用。样品提供和量产现已开始。

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

TLP241B集成了基于东芝最新一代U-MOS工艺的MOSFET。使用TLP241B，断态输出端电压提高到100V，较当前TLP241A的40V提高了150%。该继电器采用通用型DIP4封装，是业界首款[1]可提供100V断态输出端电压，2A导通电流和5kV隔离电压的DIP4封装产品。该继电器在额定值提高之后可适用于多种类型的应用。

TLP241B可以取代常开型接触式机械式继电器。不同于机械式继电器，TLP241B没有会发生老化的触点。此外，它的低电流驱动特性还能延长产品使用寿命。它的其他优点是响应时间短，并且由于封装尺寸较小而节省了PCB空间。

由于最高额定工作温度为110℃，因此设备的温度设计裕度更容易获得。

◆ 应用

工业设备（可编程逻辑控制器、I/O接口和各种传感器控制等）

楼宇自动化系统（暖通空调（HVAC）和温控器等）

替代机械式继电器（交流24V至48V系统，直流24V至100V系统）

◆ 特性

高导通额定电流：ION＝2A，IONP＝6A（脉冲）

断态输出端额定电压：VOFF＝100V

高额定工作温度：Topr max＝110℃

提供鸥翼式封装（SMT）选项的通用型DIP4封装

◆ 主要规格

（除非另有说明，@Ta＝25℃）

器件型号

TLP241B

封装

DIP4

绝对

最大

额定值

断态输出端电压VOFF（V）

100

导通电流ION（A）

2.0

导通电流（脉冲）IONP（A）

6.0

工作温度Topr（℃）

-40℃至110℃

耦合

电气

特性

触发LED电流IFT最大值（mA）

3

导通电阻RON典型值（mΩ）

110

导通电阻RON最大值（mΩ）

200

电气

特性

输出电容COFF典型值（pF）

300

开关

特性

导通时间tON最大值（ms）

3

关断时间tOFF最大值（ms）

0.5

库存查询与购买

在线购买

注：

[1] 在所有采用DIP4封装的光继电器中，截至2021年2月4日的东芝调研。

*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。

*本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
