中国上海，2019年5月9日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出“TCD2569BFG”，这是一款适用于办公室自动化和工业设备领域的缩影镜头5340像素×3行彩色CCD线性图像传感器，能为A4幅面的文件提供24线每毫米的分辨率。今天开始量产。

买IC网 - 电子元器件代理与采购 | IC交易网 - 买SyndesyIC就找买IC网

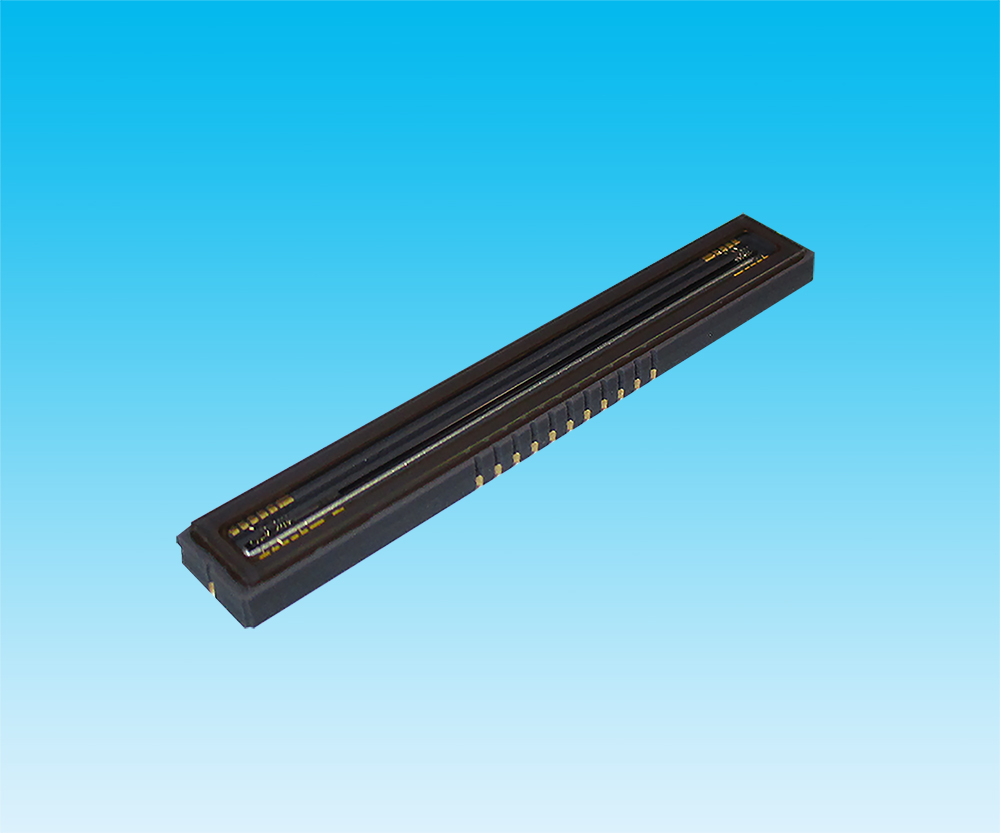

TCD2569BFG产品图

越来越多的用户期望A4幅面的多功能打印机能够像A3幅面打印机一样，提供相同的高质量图像和高速打印能力，特别是用于扫描文件以外的物品、高反光率三维物品和光亮物品。使用常规缩影镜头CCD线性图像传感器对这些物品进行扫描，往往会导致传感器光晕并生成有横向条纹的图像，而传感器在光晕区的输出信号电压时常超过模拟前端IC的最大输入电压范围。

“TCD2569BFG”通过减小像素阵列（红—绿、绿—蓝）之间的间隔，减轻套色不准现象，提供更高质量图像。内置的采样保持电路可延长传感器的视频输出信号周期，并简化用于办公室自动化设备和工业设备的高速扫描器的设计工作。此外，CCD移位寄存器提供4V饱和输出电压，可减轻光晕。削波功能可确保输出信号电压保持在1.8V以下，防止输出信号电压超过模拟前端IC的最大输入电压范围。

主要特性：

像素阵列之间2行间隔（红—绿、绿—蓝）

使用内置的采样保持电路延长视频输出信号周期

最大输出信号电压1.8V，带削波功能

应用示例：

A4幅面多功能打印机、图像扫描仪、测量设备输入装置和颜色分类机

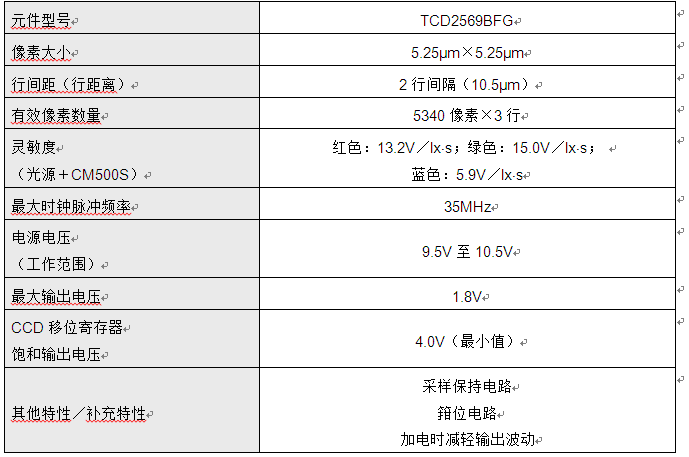

主要规格：
