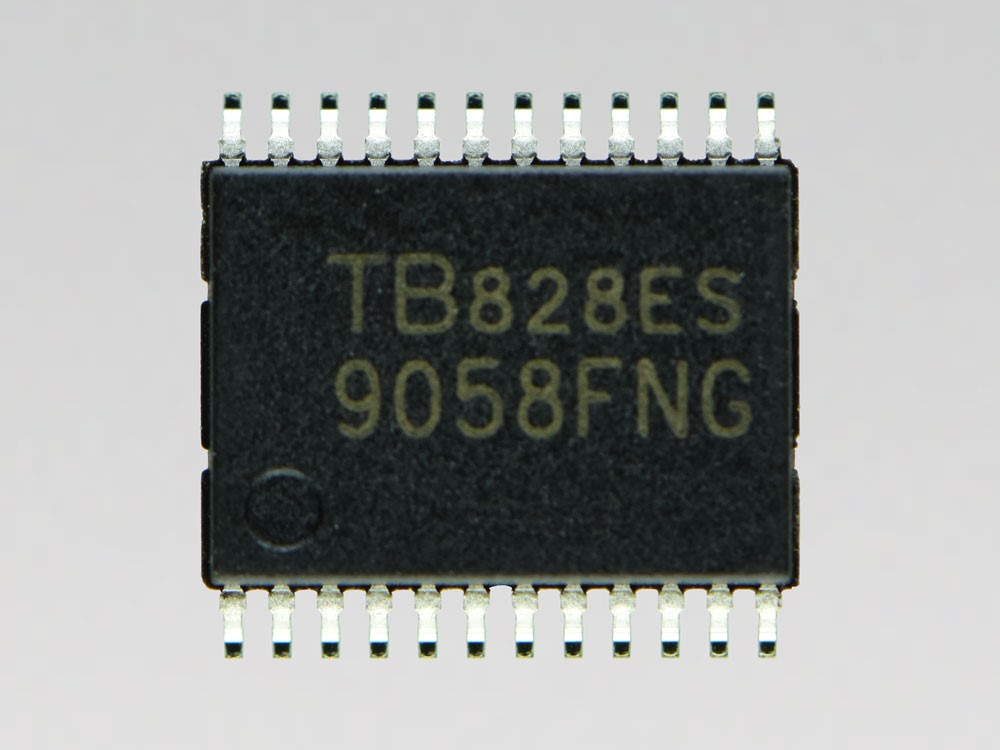

TB9058FNG示意图

　　该新IC通过外部LIN总线接收电机转动目标的位置数据，然后驱动电机至目标位置。

　　因为这款IC具有H桥电机驱动器的硬件逻辑和带增强校验和[1]的LIN通信功能，所以无需软件开发。它能够检测过压、过流和过温，防止异常工作状况。

　　该新IC的工作温度范围是-40到125℃，符合汽车应用要求并将通过AEC-Q100认证。

　　主要特性：

　　 全硬件逻辑，简化控制;

　　- 无需软件开发。LIN通信控制电机。

　　 为车载空调风门控制驱动器提供行业最低水平[2]Serious Integrated导通电阻与功耗;

　　- 导通电阻(高+低)：2.2Ω(典型值)

　　- 功耗：低于10μA(休眠模式)

　　 一条总线最多可连接16个从节点;

　　- 用开关引脚可设置16个节点ID。

　　 带有标志输出的多项异常检测功能。

　　- 检测过压、过流和过温。

　　主要应用：

　　 车载空调风门控制驱动器。

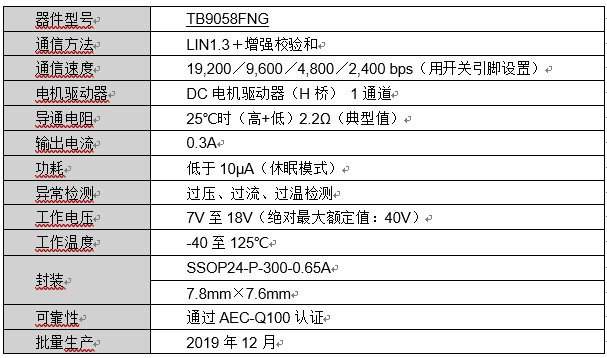

　　主要规格：

　　注释：

　　[1] 增强校验和：LIN 2.0及更高版本校验和类型

　　[2] 截至2019年1月31日。东芝调研。
