一、产品简介

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

新能源汽车和自动驾驶两个风口给汽车行业带来了天翻地覆的变化，在汽车迈向智能化的过程中，电池的负荷将持续增加，为减少电池电能的无谓消耗，作为汽车电子首选的通信协议CAN总线控制整个驱动系统和车身系统，它发挥着至关重要的作用。

针对此问题，我们可在CAN总线支路进行硬AMS件升级，上位机软件加入模式切换的指令，即可实现CAN总线工作模式切换休眠待机模式，最大程度降低总线功耗；唤醒可将控制单元的网络功能开启，进入正常模式，这样就可以大大提高电池的使用时间及寿命。

为满足更多低功耗市场需求，特别是弱电电池供电场景，金升阳开发出待机可唤醒CAN隔离收发模块TD5(3)01DCANH-W，该产品实现了待机可唤醒功能，客户可轻松降低系统功耗。

二、产品应用

可广泛应用于汽车电子、智能家居、楼宇自动化、安防监控等。

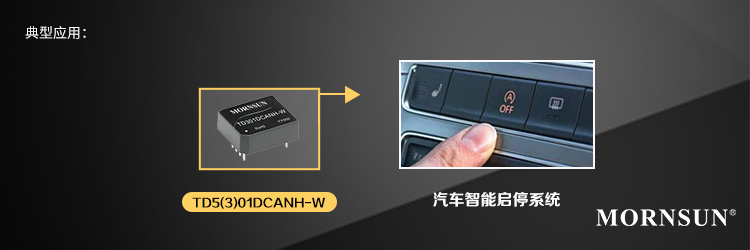

典型应用：汽车智能启停系统

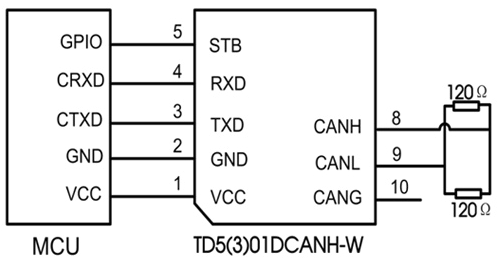

产品典型应用电路图如下：

三、产品特点

● 低功耗待机模式

● 显性超时保护功能

● 总线远程唤醒功能

● 工作温度：-40℃ to +105℃

● 集隔离与ESD总线保护功能于一身

● 隔离电压：3kVDC(输入、输出相互隔离)

● 波特率：1Mbps

● 认证：EN62368(认证中)

● 符合ISO11898-2、ISO11898-5标准

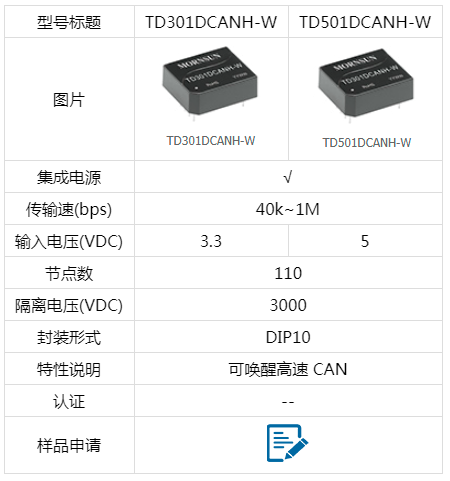

四、产品图片

详细产品技术参数请参考技术手册：TD5(3)01DCANH-
