图1：CMV50000前视图
艾迈斯半导体当前的CMV系列产品采用了获得专利的8T像素结构，具有真正的相关双采样(CDS)和流水线式全局快门，可提供从VGA到20Mp的多种分辨率。最近，艾迈斯半导体该系列产品又增加了一款新产品：CMV50000。CMV50000是一款47.5Mp的成像传感器，在全分辨率35mm光学尺寸(36.43×27.62mm)下帧率可达30fps。该传感器基于CMV早期产品的成熟技术，具有更高性能和更多功能。

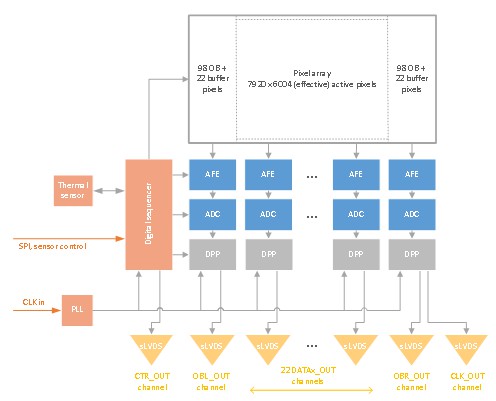

CMV50000的像素阵列为7920×6004，它采用具有真正CDS的4.6μm 8T流水线式全局快门像素结构。该传感器设计在减小像元尺寸的同时保证性能接近甚至更好。它配备一个12位ADC，具有非常低的噪声水平(8.8e)和高线性满阱电荷(14500e)，动态范围可达64dB。低暗电流(60℃ 时为66e/s)Melexis与片上黑电平校准相结合，令该传感器即使未经冷却，也可以实现数秒的长曝光。
该传感器还具有片上行校正功能，可直接从传感器中获得去噪图像。启用Binning功能，FWC可提升至58ke左右，从而使信噪比增加一倍，高亮区细节更多。CMV50000具有交叉曝光HDR模式、可同时输出多达10个窗口(ROI)、精确的片上温度传感器、多种触发模式和高达4倍的模拟增益，并全部由简单的SPI寄存器进行控制。全分辨率时的帧率为30fps，输出更小的窗口时可获得更高帧率。
由于该传感器支持35mm光学格式，因此您可以使用标准摄像头光学元件以简化系统设计。
图3：CMV50000 EVK传感器评估板
未来一代的产品
要求摄像头更小、更轻并且分辨率更高的需求正在不断增加。这只有通过减小像素尺寸，才能实现。当然，大家普遍认为像元尺寸减小，性能肯定也会降低。艾迈斯半导体致力于在缩减像元尺寸的同时保持高性能。这将为实现高性能、高分辨率且小巧轻便的摄像头扫除障碍，无需昂贵的大尺寸光学部件，并且摄像头可安装在更多空间受限的环境中。
简介
Pieterjan Daelemans是艾迈斯半导体负责面扫描成像传感器的高级应用工程师。他担任该职位已有六年，在成像传感器及其应用方面积累了深厚的技术知识。
